一. 概述:

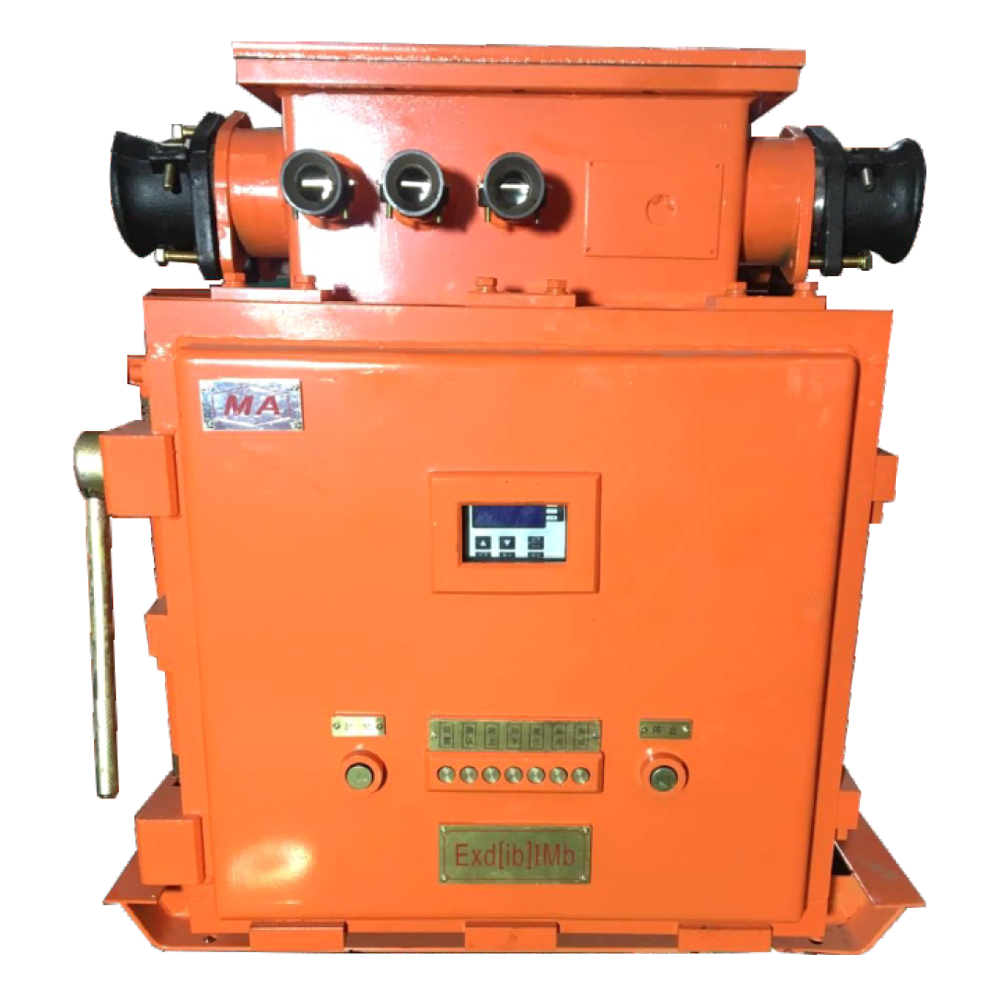

QJR8-200、315、400/1140（660）矿用隔爆兼本质安全型低压交流真空软起动器(以下简称软起动器)是在矿用隔爆兼本质安全型真空电磁起动器的基础上,改直接起动为软起动.降低了起动电流(由4-8Ie改善为0.5-4Ie可调),这样减少了冲击电流对电网及负载的冲击.软起动器是目前最先进、最流行的电动机起动器。它采用16位单片机进行中文智能化控制，可以无级调压至最佳起动电流，保证电动机在负载要求的起动特性下平滑起动，再轻载时能节约电能。传统鼠笼型异步电动机的起动方式有直接起动或自耦降压起动、Y/△转换、电抗器减压起动、延边三角形减压起动等。这些起动方式，起动转矩基本固定、但不可调，起动过程中会出现二次冲击电流，对负载机械有冲击转矩，且受电网电压波动的影响。造成的起动瞬间电流尖峰冲击,对前一级总开关（馈电开关、高压馈电开关带漏电保护的）冲击跳闸。当电网电压下降时可能造成电机堵转等问题。但是软起动可以克服上述缺点。软起动器具有无冲击电流、可自由地无级调压至最佳起动电流及轻载时节能等优点。是传统的矿用隔爆本质安全型真空电磁起动器的理想替代产品.起动器具有起动时间可调,还具有漏电闭锁、断相、过载、欠压、过流、过载、三相不平衡、短路等保护功能及相应的故障指示.软起动器适用于煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中做运输设备的软起动.

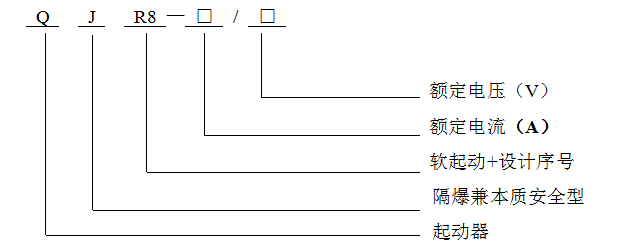

1.1起动器型号组成及其含义:

1.2 软起动器工作环境要求:

1)海拔高度不超过2000米

2)周围环境温度为-20℃-40℃

3)周围环境相对湿度不大于90％(20℃)

4)安装地基处的振动频率范围10-150H Z时,其最大振动加速度不超过0.5G.

5)有煤尘爆炸或甲烷混合物的场所

6)安装倾斜度不超过5°

7)无破坏金属和绝缘材料的腐蚀性气体场所

8)电网质量:

─输入电压波形为正玄波

─输入电压幅度值波动不超过额定值15％

─电源频率波动不超过额定值的2％.

二．执行标准

执行标准:MT/T943-2005；Q/ZHJ1202-2012

三．主要技术参数: 表1

1. 额定电压:1140(660.380)±15％；

2. 工作频率:50(60)HZ ;

3.适用设备：皮带运输机、较车、大型风机、水泵、空压机。

4.防爆形式:矿用隔爆兼本质安全型;

5.防爆标志：Exd[ib]IMb;

6.本安参数：Uo：AC17.5V（有效值）    Io：AC70mA（有效值）。

本安线路用蓝色线路单独捆扎布线。

7.额定工作制:8小时工作制；

8.操作频率:12次/小时以内;

9.冷却方式:自然冷却；

10.软起模式：限流、电压、突跳+电压、突跳+电流、电流斜坡、双闭坏模式等。

四． 结构组成

1. QJR8-200、400/1140（660）型起动器的防爆外壳为长方形,主要有下箱体和上接线箱组成,方形外壳的下箱体装有滑轮式芯架,芯架安装在下箱体的轨道上,由紧固螺栓固定,上箱体由六个主接线柱和两个七芯接线柱组成.（外形尺寸见图1）

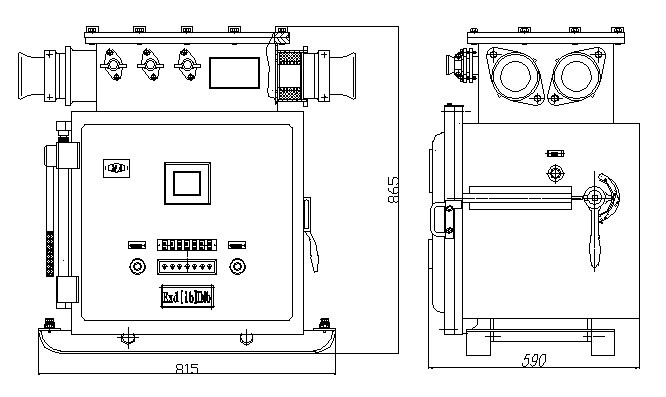

图1：QJR8-400（200、315）/1140（660）

矿用隔爆兼本质安全型低压交流真空软起动器外形尺寸
