一、用途与适用范围

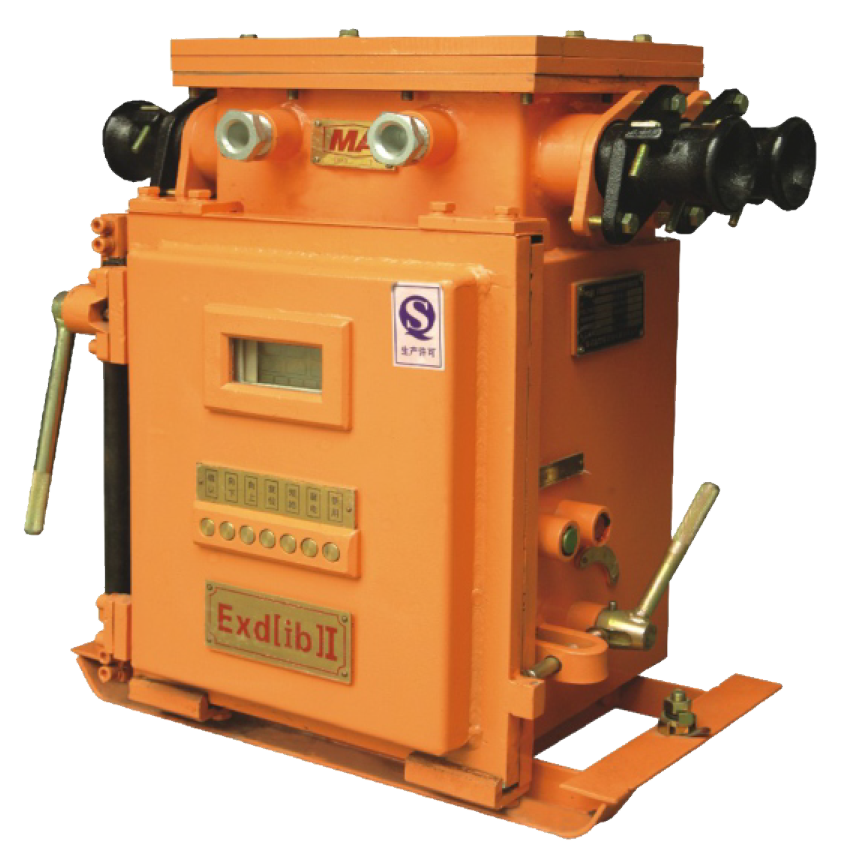

QJZ8系列矿用隔爆兼本质安全型真空电磁起动器可逆真空电磁起动器（以下简称起动器），主要用于就地或远距离控制矿用三相鼠笼型异步电动机的起动和停止之用，并可在被控电动机停止时换向，适用于不频繁操作、重负荷的煤矿机械设备中。当供电线路出现过压、欠压、及负荷侧出现的过载、三相不平衡（包括断相）、短路及起动前负载端主电路发生漏电时，起动器能自动切断起动控制回路，使保护器处于保护状态，拒绝起动；显示器显示最后一次故障状态。只有解除故障后并人工复位后，起动才能正常起动。

该保护器采用了先进的微处理器，高精度的数据处理及先进的保护算法，保护精度高，反应速度快。显示器采用本公司定制的液晶显示屏，具有直观明了的特点。

产品采用公司自行研发的本安控制模块，具有相关的工作状态显示和故障检测判断、功耗低、体积小、安装方便、无须维护等优点。集成了单机、水位、多机联控、2台双电源组合、等新的集控功能

在控制系统电路上还有故障检测功能，方便查找故障点和原因，提高维修速度

在产品的电气结构、接线箱采用了本安型的“三开一防”功能，在打开第1块上盖板的时候，将对本设备提供一个停止信号，同时也对外提供一组无源的开关触电点信号，在第1块盖板打开的时候，本台设备以正常的操作方法不能起动。上盖板的安装必须正确安装，否则将不能起连锁作用，按钮在前门方向。

起动器特别适用于煤矿井下，交流50Hz，电压至1140V以下，额定电流至200A的供电系统中。

说明书按GB3836.1-2010《爆炸性气体环境用电气设备 第1部分：通用要求》、

GB3836.2-2010《爆炸性气体环境用电气设备 第2部分：隔爆兼本质安全型“d”》、

GB3836.3-2010《爆炸性气体环境用电气设备 第3部分：增安型“e” 》；

GB3836.4-2010《爆炸性气体环境用电气设备 第4部分：本质安全型“i”》、

MT111—1998《矿用隔爆兼本质安全型低压交流真空电磁起动器》、

Q/ZHJ001—2011《QJZ8系列矿用隔爆兼本质安全型真空电磁起动器》等相关标准设计、制造和检验。

1.1起动器使用环境条件：

a．海拔高度不超过2000米;

b．周围环境温度为-5℃～+40℃;

c．周围空气相对湿度不大于95%（+25℃时）；

d．在有爆炸性气体（甲烷）混合物的矿井中；

e．无明显摇动与冲击振动的地方；

f．在没有雨水侵袭的地方；

g．与垂直面的安装斜度不大于15°；

h．在无破坏绝缘的气体环境中；

i．污染等级：3级；安装类别：Ⅲ类。

二、防爆型式及防爆标志:

2.1、防爆型式:隔爆兼本质安全型“d”

2.2、防爆标志:Exd[ib]IMb

2.3、本安电路参数：本安变压器输入电压AC36V，熔断器0.5A，本安电路输出最高开路电压23.0V（有效值），最大短路电流46.5mA（有效值）

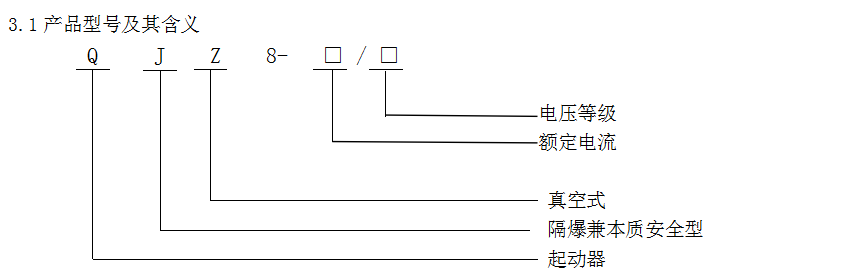

三、产品型号及基本参数

3.2基本参数

3.2.1控制线路采用本安先导电路，本安输出最高开路电压≤23.0V（有效值）

输出最大短路电流≤46.5mA (有效值)；

3.2.2 保护器带有：远、近控制选择功能，无须开门用纽子开关选择

3.2.3选择“双机”功能开关位置时，当设置的主机发生故障或者正常停机以后，辅机在2-15S自动起动；

3.2.4选择水位控制开关时，可以选择外接的水位检测方式为“触点”，三个探头必须正确安装，不得短接、反接、少接、否则将不能正常起动或者工作不正常。

起动器的主要技术参数见表1.

表1

3.3起动器保护特性

3.3.1过载保护特性

过载保护特性见表2。表2

实际电流/整定电流	动作时间	复位方式	起始状态	周围环境温度	复位时间
1.05倍	2h不动作	-------	冷态	+20℃	--------
1.2倍	5min＜t＜20min	自动	热态	+20℃	1min＜t＜3min
1.5倍	1min＜t＜3min	自动	热态	+20℃	1min＜t＜3min
6倍	8s＜t＜16s	自动	冷态	+20℃	1min＜t＜3min

3.3.2短路保护特性

可通过软件整定短路电流为：2～10倍的整定电流，动作时间为0.2S＜T＜0.4S，复位方式为手动，用户可根据自己需要设定短路电流倍数和额定电流。

3.3.3电流不平衡保护特性表3

标称额定最大工作电流A	平衡系数%	动作时间	复位方式
100A	>60%	8S＜t＜16S	手动
10A100A	>80%	1min＜t＜3min	手动

3.3.4电流断相保护特性

其中任何1相电流为0A的时候，其他2相大于设置的保护电流的1.05倍时，动作时间是5-10S3.3.5电压保护特性

实际电压≥110%-130%的额定电压时判为过压, 动作时间为2S＜t＜5S,复位方式为手动；实际电压≤85%-65%的额定电压时判为欠压，动作时间为8S＜t＜10S,复位方式为手动。（所有的比例和时间可设置）

3.3.6漏电闭锁保护

漏电闭锁保护特性见表4。

表4

主回路额定工作电压	闭锁动作值（KΩ）	允许误差	解锁动作值（KΩ）
380v	7	+20%	13.5
660V	22	+20%	33
1140V	40	+20%	60
